硅光

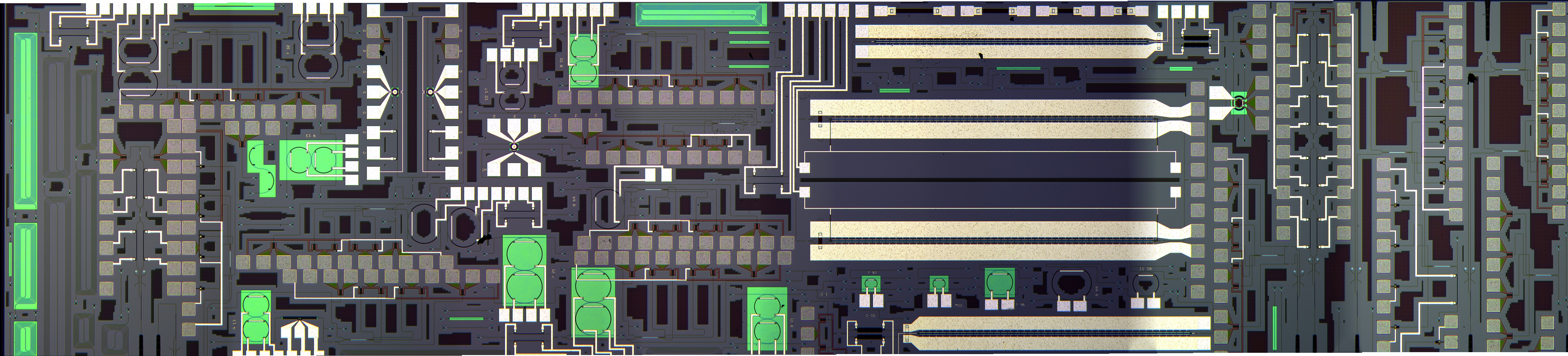

硅光集成芯片
面向简化相干接收前端,集成关键光学功能,为偏振信号接收与后续电域处理提供基础。面向模块集成与高速链路应用。
光学前端集成光电协同设计
围绕高速光互连,布局简化相干光模块、200G-PON光模块与高速光电芯片。
面向AI数据中心与园区DCI的2–20km链路,重点推进3.2T及以上简化相干光模块。方案以SVDD自相干接收为核心,接收端无需独立本振,并结合硅光集成与光电协同设计,探索在链路性能、系统复杂度、功耗与成本之间取得平衡。

面向下一代高速光接入网络,采用斯托克斯矢量直接检测(SVDD)与硅光集成技术,在接收端无需独立本振的条件下恢复高速光信号。产品规划覆盖ONU侧集成收发模块和OLT侧突发接收模块,目标是在单波200G级传输中兼顾容量、传输距离、集成度与部署成本。

围绕高速光模块接收端,布局硅光集成芯片与高速模拟均衡芯片,推进光学前端、模拟信号处理与模块系统的协同设计。
面向简化相干接收前端,集成关键光学功能,为偏振信号接收与后续电域处理提供基础。面向模块集成与高速链路应用。

基于模拟CMOS的12-tap 4×2 MIMO FFE,用于光模块接收端的偏振与色散补偿,并与成熟IM/DD DSP协同工作。
采用高带宽模拟FFE设计,在模拟域完成接收信号均衡,为双偏振高速光信号提供偏振与色散补偿。
相比全数字均衡方案,降低数字处理负担与系统功耗,同时兼顾芯片成本,并支持国产化实现。
数字均衡方案在高速链路中功耗较高。模拟FFE在进入DSP前完成关键均衡,可降低接收端数字处理压力。
面向实际链路需求,开展技术交流与研发合作。
